Établir des schémas relationnels
Le problème
Un laboratoire souhaite gérer les médicaments qu'il conçoit.
Un médicament est décrit par un nom, qui permet de l'identifier. En effet il n'existe pas deux médicaments avec le même nom.
Un médicament comporte une description courte en français, ainsi qu'une description longue en latin.
On gère aussi le conditionnement du médicament, c'est à dire le nombre de pilules par boîte (qui est un nombre entier).
À chaque médicament on associe une liste de contre-indications, généralement plusieurs, parfois aucune.
Une contre-indication comporte un code unique qui l'identifie, ainsi qu'une description.
Une contre-indication est toujours associée à un et un seul médicament.
Exemples de données
Voici deux exemples de données :
Le Chourix a pour description courte "« Médicament contre la chute des choux »" et pour description longue "« Vivamus fermentum semper porta. Nunc diam velit, adipiscing ut tristique vitae, sagittis vel odio. Maecenas convallis ullamcorper ultricies. Curabitur ornare. »". Il est conditionné en boîte de 13.
Ses contre-indications sont :
CI1 : Ne jamais prendre après minuit.
CI2 : Ne jamais mettre en contact avec de l'eau.
Le Tropas a pour description courte "« Médicament contre les dysfonctionnements intellectuels »" et pour description longue "« Suspendisse lectus leo, consectetur in tempor sit amet, placerat quis neque. Etiam luctus porttitor lorem, sed suscipit est rutrum non. »". Il est conditionné en boîte de 42.
Ses contre-indications sont :
CI3 : Garder à l'abri de la lumière du soleil.
Question
Donner la représentation sous forme de tables des relations 'MEDICAMENT' et 'CONTRE_INDICATION'
nom | description | desc_longue | cond |
|---|---|---|---|
Chourix |
code | desciption | id_med |
|---|---|---|
CI1 | Ne jamais prendre après minuit | Chourix |
Les relations
| description | desc_longue | cond |
|---|---|---|---|
Chourix | Médicament contre la chute des choux | Vivamus fermentum.... | 13 |
Tropas | Médicament contre les dysfonct... | Suspendisse.... | 42 |
| desciption | #id_med |
|---|---|---|
CI1 | Ne jamais prendre après minuit | Chourix |
CI2 | Ne jamais mettre en contact avec de l'eau | Chourix |
CI3 | Garder à l'abri de la lumière du soleil | Tropas |
Question
Écrire le schéma relationnel permettant de représenter une base de données pour ce laboratoire.
Schéma relationnel
MEDICAMENT (
:varchar, description:varchar, description_longue:varchar, conditionnement:number)
CONTRE_INDICATION(
:varchar, description:varchar, #id_med : number)
Exercice 2
On veut créer une base de donnée permettant de gérer les clients d'un site web proposant des articles à vendre.
On utilisera 3 relations CLIENTS, COMMANDES et ARTICLES.
La table CLIENTS devra contenir les noms, prénoms, n° de téléphone et l'adresse des clients
La table ARTICLES devra contenir les codes des articles ,leurs noms, une description et le prix des articles
Question
Question
Quel doit être la clé primaire de la relation CLIENTS
Il faudra introduire une clé de type "id" pour identifier un client
Question
Quel doit être la clé primaire de la relation ARTICLES ?
L'attribut code_article fera l'affaire
Question
Question

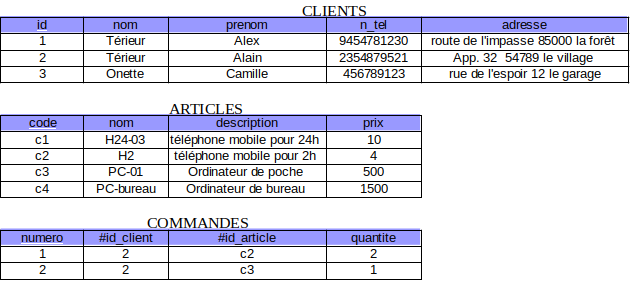

Donner la représentation sous forme de tables des relations CLIENTS, ARTICLES et COMMANDES en inventant au moins 3 clients , deux commandes et 4 articles.
Les relations sous forme de tables
Question

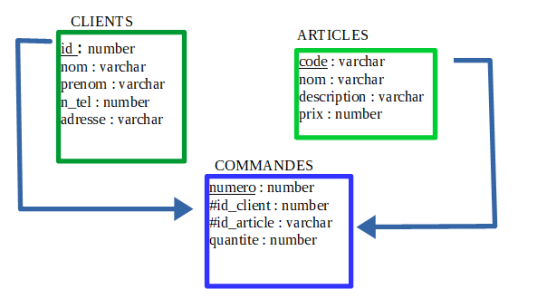

Réaliser un schéma pour représenter cette base de données relationnelle.
